ماژول آمپلی فایر استریو مدل 30

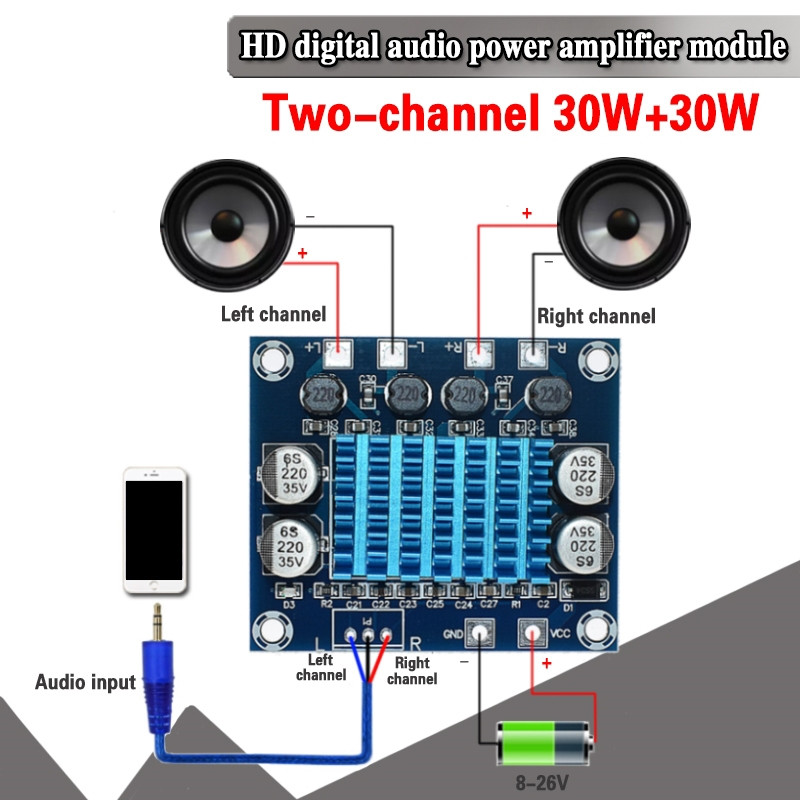

کاربرد ماژول‌های آمپلی فایر دریافت صدا از منبع، تقویت آن و انتقال به اسپیکر (باند) برای پخش است. این ماژول با استفاده از چیپست TPA3110 از کلاس D، خروجی صدای با کیفیت و توان نسبتا بالا ارائه می‌دهد. حداکثر توان خروجی این ماژول برای هر یک از دو خروجی 30 وات می‌باشد (برای رسیدن به این عدد، لازم است ماژول را با ولتاژ 24 ولت و جریان 3 آمپر یا بالاتر تغذیه کنید و از باندهایی با امپدانس 4 اهم استفاده کنید). ولتاژ تغذیه‌ی این ماژول 8 الی 26 ولت DC می‌باشد که استفاده از آن را با برق اتومبیل و یا آداپتورهای 12 ولت ممکن می‌سازد. جریان مورد نیاز برای تغذیه 3 آمپر و بالاتر خواهد بود. البته با استفاده از آداپتور 12 ولت 2 آمپر نیز ماژول راه اندازی شده و قابل استفاده می‌باشد اما برای دریافت حجم صدای بالا و عدم کاهش کیفیت خروجی در ولوم بالا (به اصطلاح سکته کردن صدا)، لازم است از ولتاژ و جریان توصیه شده (24 ولت 3 آمپر) استفاده نمایید. از کاربردهای این ماژول، تعمیر یا ساخت سیستم پخش خانگی و سیستم صوتی اتومبیل را می‌توان نام برد. نحوه‌ی انجام اتصالات تغذیه و باندها در تصاویر موجود است. به جهت مثبت و منفی تغذیه دقت فرمایید. در صورت اتصال معکوس ولتاژ ورودی ماژول آسیب می‌بیند.
