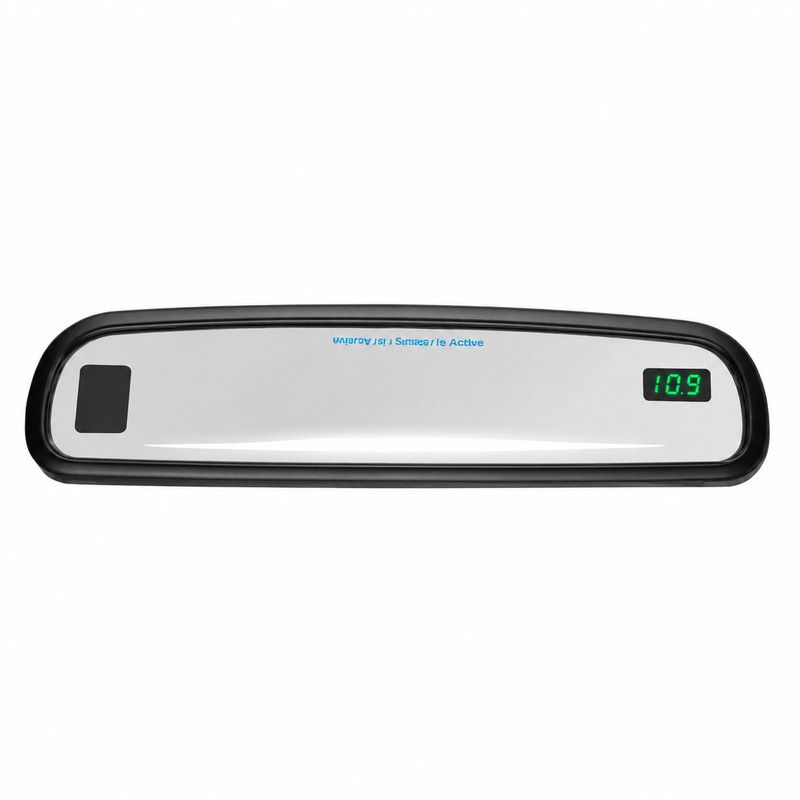

آینه چراغ دار طرح کاپریسی

جنس بدنه

پلاستیک

کاربرد

افزایش ایمنی، تزئینی

مناسب برای خودرو

پژو 206، پژو 207، پژو 405، پژو پارس، آر دی، ام جی، ام وی ام 110، ام وی ام 315، ام وی ام 530، ام وی ام 550، ام وی ام X33، ام وی ام X33s، سمند LX، سمند، سمند سورن، پژو 206 صندوق دار، جک J3، جک J4، جک J5، جک S3، جک S5، دنا، دنا پلاس

روش استفاده

مراحل نصب و سیم‌کشی از برق چراغ سقف 1) قطع برق برای ایمنی قبل از شروع کار، خودرو را خاموش کنید و برای جلوگیری از اتصال کوتاه بهتر است سر منفی باتری را جدا کنید. 2) دسترسی به برق چراغ سقف قاب چراغ سقف را به‌آرامی باز کنید تا به سیم‌های ورودی چراغ برسید. معمولاً دو سیم اصلی وجود دارد: سیم مثبت (+12V) سیم منفی (GND) یا سیم منفیِ سوئیچ‌شونده (وابسته به باز شدن درب) نکته: در بسیاری از خودروها، چراغ سقف با منفی سوئیچ می‌شود (یعنی مثبت ثابت است و منفی با باز و بسته شدن در تغییر می‌کند). برای نصب استاندارد بهتر است مثبت ثابت و منفی بدنه استفاده شود. 3) تشخیص سیم مثبت و منفی با مولتی‌متر/فازمتر: سیمی که همیشه ۱۲ ولت دارد (حتی وقتی چراغ خاموش است) معمولاً مثبت ثابت است. منفی را می‌توانید از بدنه خودرو یا سیم منفی چراغ پیدا کنید. 4) اتصال سیم‌های آینه سیم‌های آینه را این‌طور وصل کنید: سیم مثبت آینه → به مثبت ۱۲ ولت چراغ سقف سیم منفی آینه → به منفی بدنه (یا منفی چراغ سقف) اتصال را با سوکت استاندارد یا لحیم + روکش حرارتی محکم کنید (فقط چسب برق به‌تنهایی توصیه نمی‌شود). 5) عبور دادن و مخفی‌کردن سیم‌ها سیم را از داخل سقف و زیر رودری/ستون (A-Pillar) عبور دهید تا به محل نصب آینه برسد. حتماً: سیم را از مسیر ایربگ پرده‌ای عبور ندهید. با بست کمربندی محکم کنید تا صدا ندهد و آسیب نبیند. 6) نصب آینه روی پایه آینه را روی پایه فابریک نصب کنید (طبق مدل خودرو ممکن است کشویی/گیره‌ای باشد). سپس سوکت برق را متصل کنید. 7) تست نهایی سر منفی باتری را وصل کنید و موارد زیر را بررسی کنید: روشن شدن نمایشگر ولتاژ عملکرد چراغ‌های مطالعه قطع و وصل درست بدون داغ شدن سیم یا اتصالات
